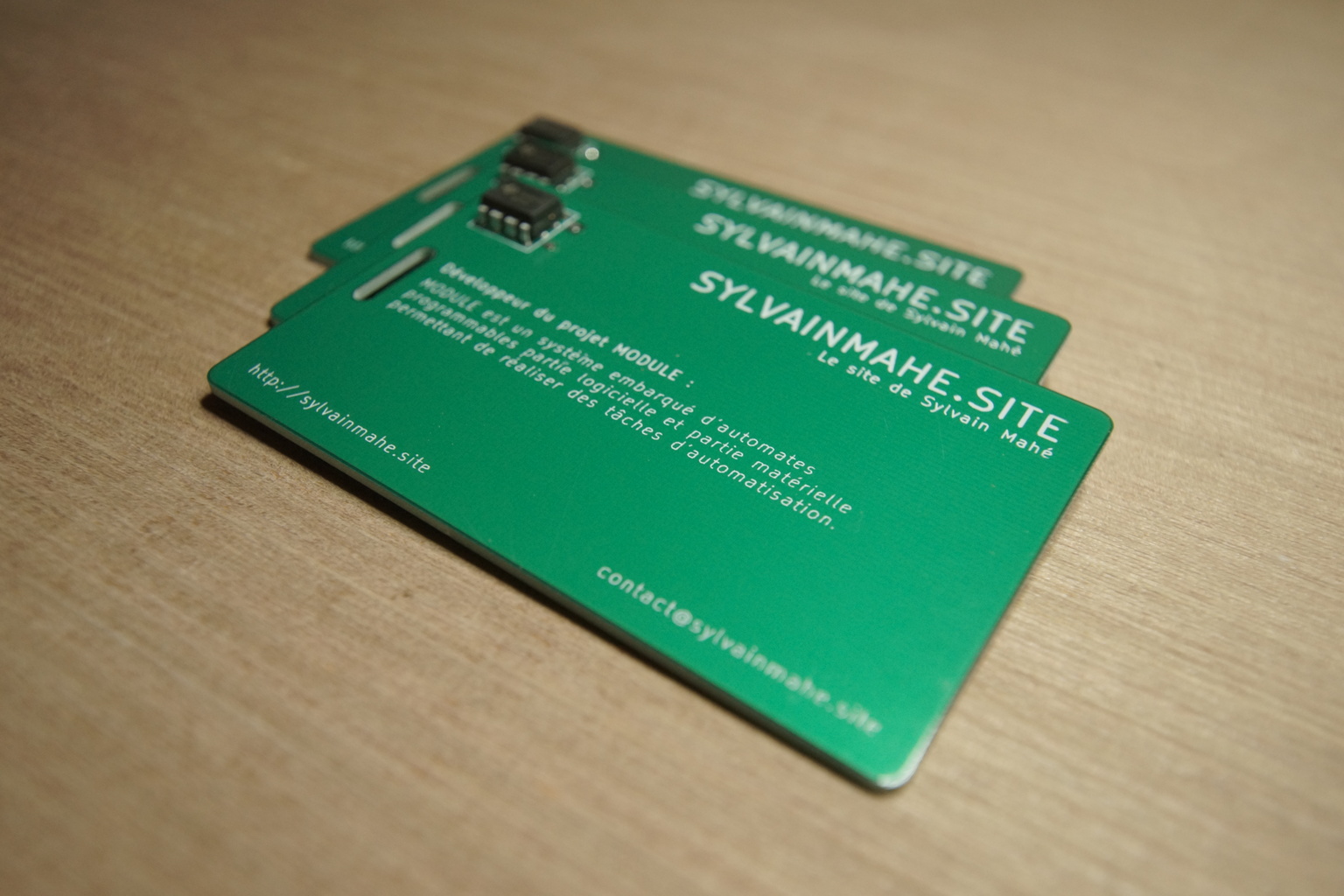

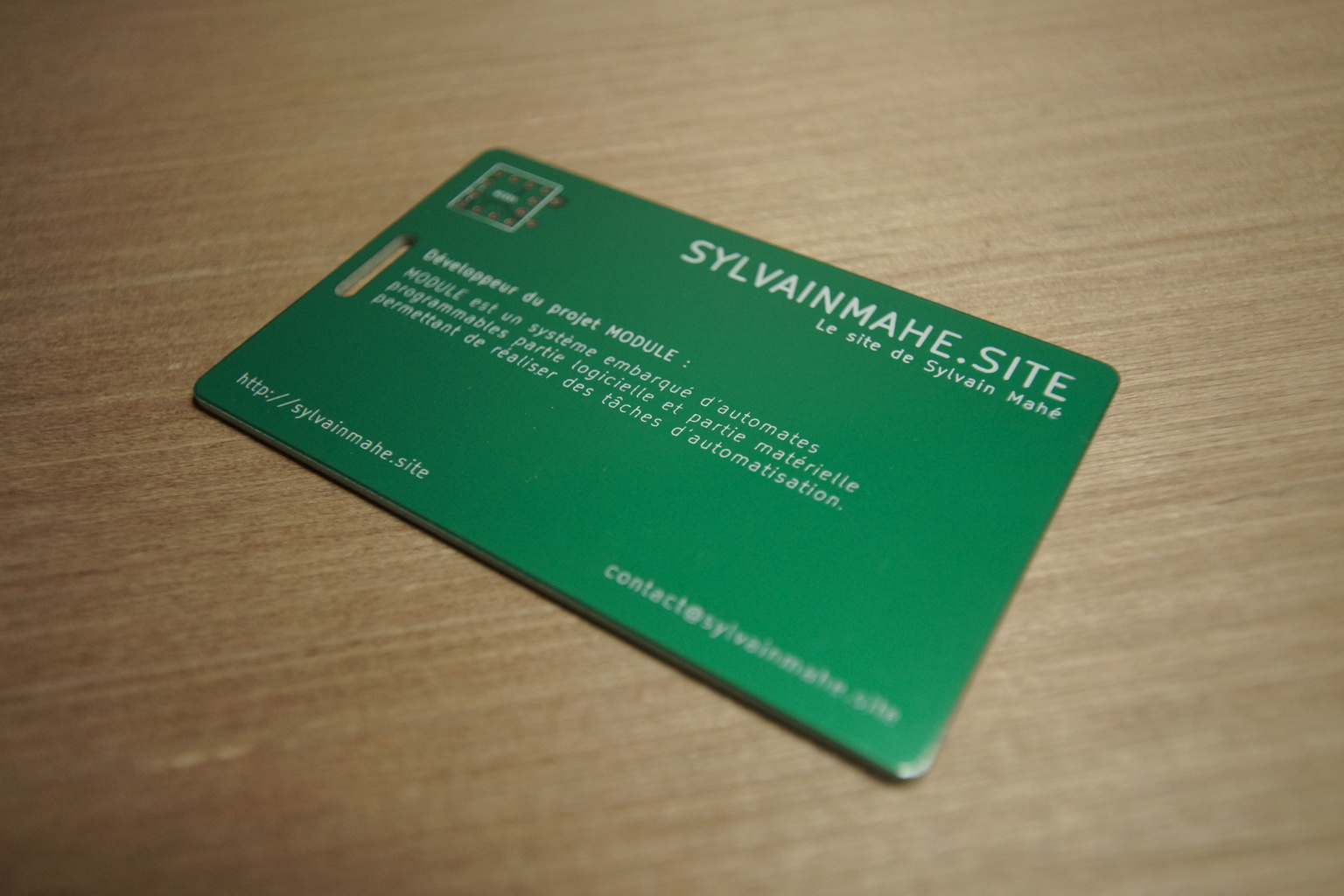

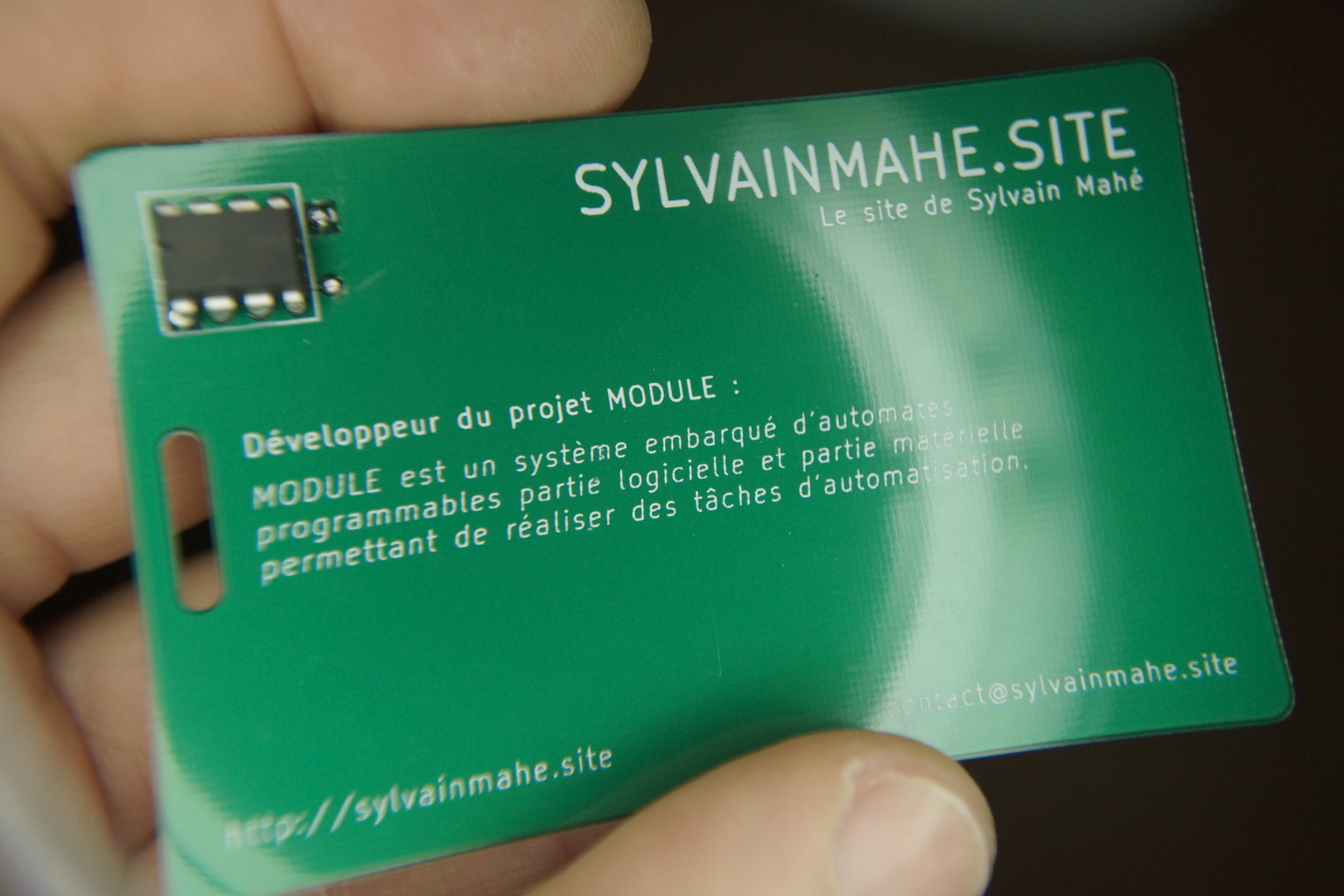

Article : Sylvain Mahé contact@sylvainmahe.site La carte de visite Pour promouvoir un site internet, il est généralement approprié de communiquer des cartes de visite aux personnes susceptibles d'être intéressés par vos produits. Le plan de fabrication de cette carte est disponible au format Gerber ici : Télécharger le plan de fabrication de la carte de visite (.zip, 28.5Kio) Pour être efficace, votre carte de visite doit au premier regard être représentatif de ce que vous proposez (produits, services, etc...), être simple, bien lisible et compréhensible, et avoir une certaine originalité, c'est-à-dire se distinguer d'autres cartes de visite pour ainsi éviter de finir à la poubelle dans les plus brefs délais ! La carte de visite de mon site internet que je propose ici est un réel circuit électronique fonctionnel, en effet il est équipé du mythique NE555, un oscillateur qui dans ce cas présent, alimenté en +5V, génère un signal périodique d'une fréquence très proche de 2048Hz (selon la précision des composants utilisés). Cette fonction d'oscillation de ce circuit est un peu le reflet de ce qu'est le numérique en général dans mes montages, en l'occurrence la transformation d'une alimentation analogique en un signal à 2 états distincts (binaire) à une fréquence bien définie. Un code matriciel (QR Code) situé au dos de la carte permet via un scan avec un smartphone, de se rendre sur mon site internet : Ce motif est généré sous la forme d'une image bitmap (.bmp) à l'aide d'un logiciel spécifique, puis est transformé en coordonnées de points sur le calque de sérigraphie de mon logiciel de dessin de circuits électroniques en vue PCB via une routine que j'ai développé (pour plus d'informations, j'explique le procédé section "Outils divers" en page d'accueil, page "Conversion d'images .bmp vers .mod"). Les caractéristiques de la carte :

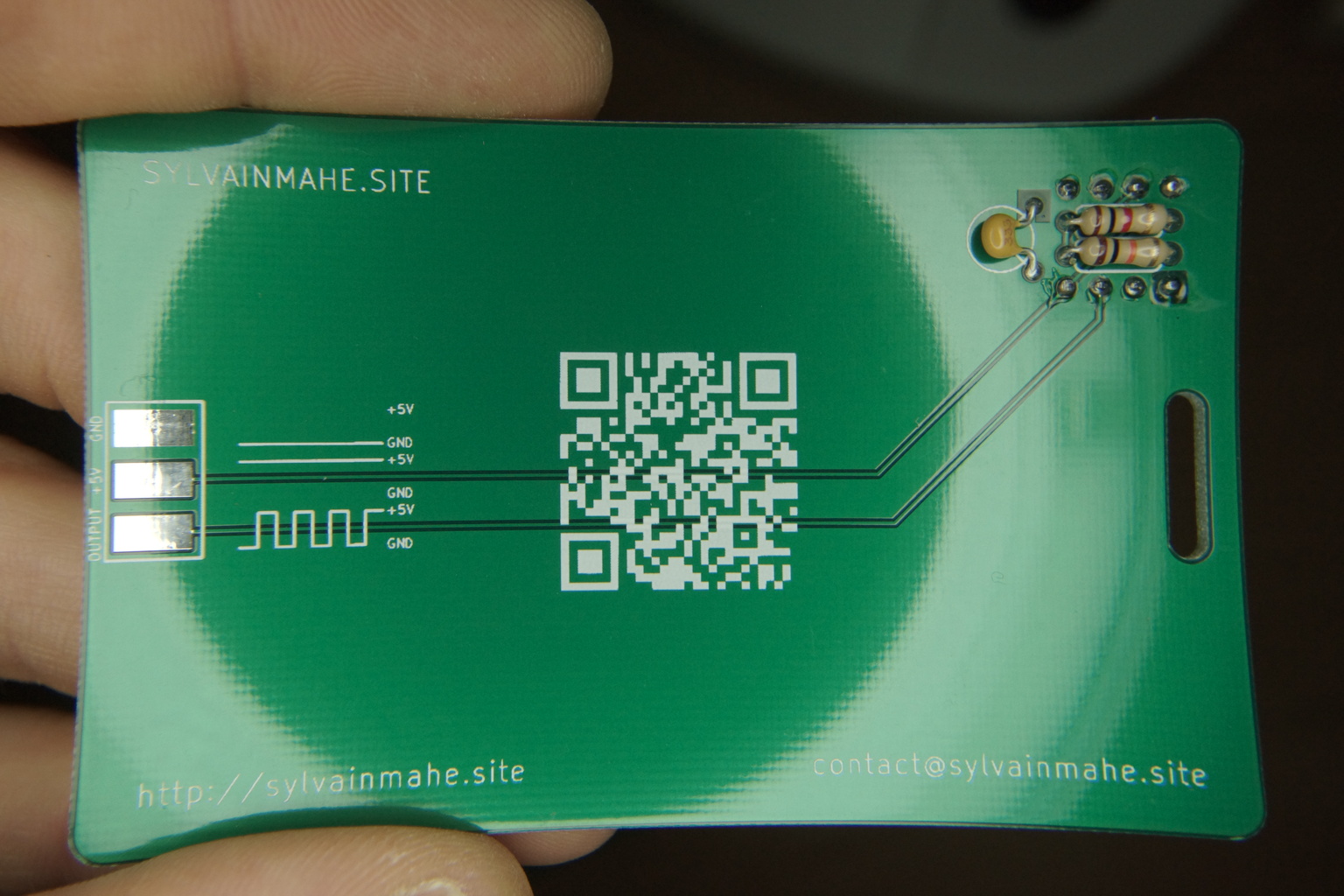

- 1 connecteur à braser GND (masse) pour l'alimentation.
- 1 connecteur à braser +5V (pôle positif) pour l'alimentation.
- 1 connecteur à braser OUTPUT (sortie) pour récupérer le signal périodique.
- Dimensions : 85.725mm x 53.975mm.
- Fixation par sangle standard (perçage oblong).
Liste des composants : 1x Oscillateur NE555 (boîtier DIP-8)
1x Résistance 1kΩ carbone 0.25W (tolérance 5%)
1x Résistance 10kΩ carbone 0.25W (tolérance 5%)
1x Condensateur 33nF céramique (pas 5.08mm, tension >5V)

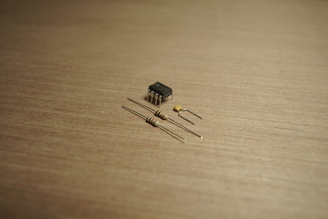

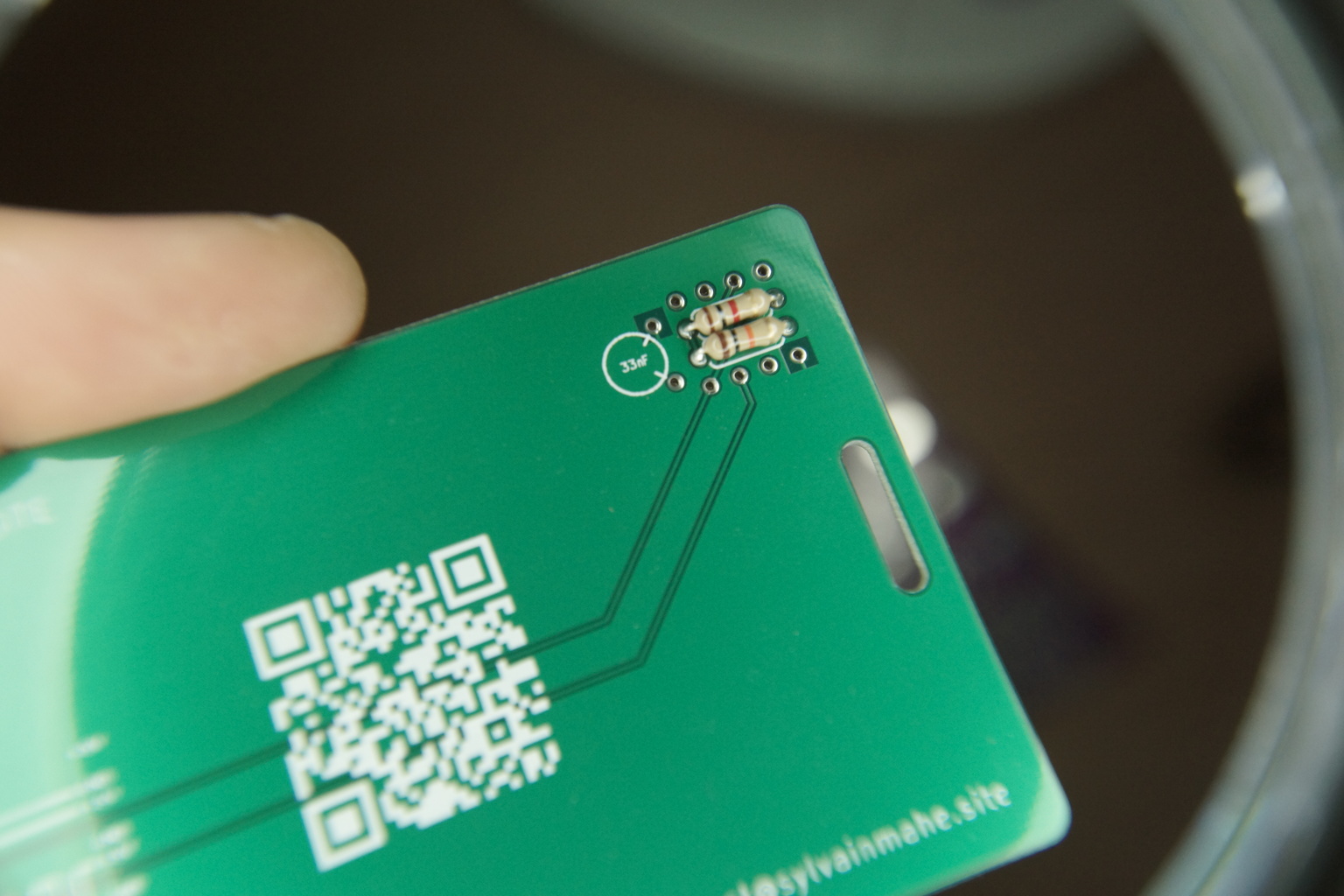

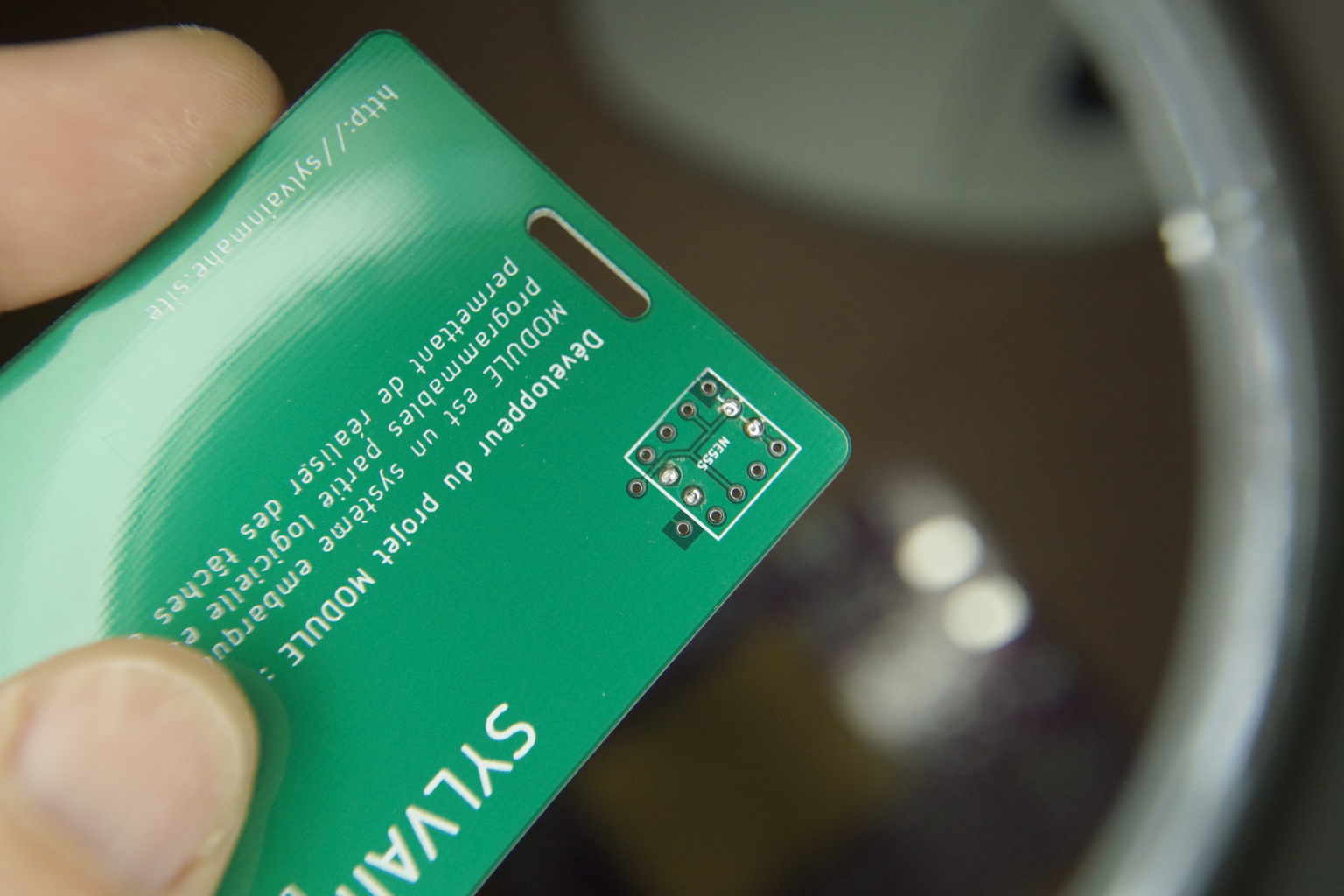

À gauche les composants nécessaires, à droite le PCB nu : Conseils pour l'assemblage : Les résistances 1kΩ et 10kΩ doivent être brasées avant de mettre en place l'oscillateur NE555, en effet ce dernier masquerait les broches des résistances rendant leur brasure impossible : Cet ordre de montage respecté, l'assemblage se finalise normalement.
